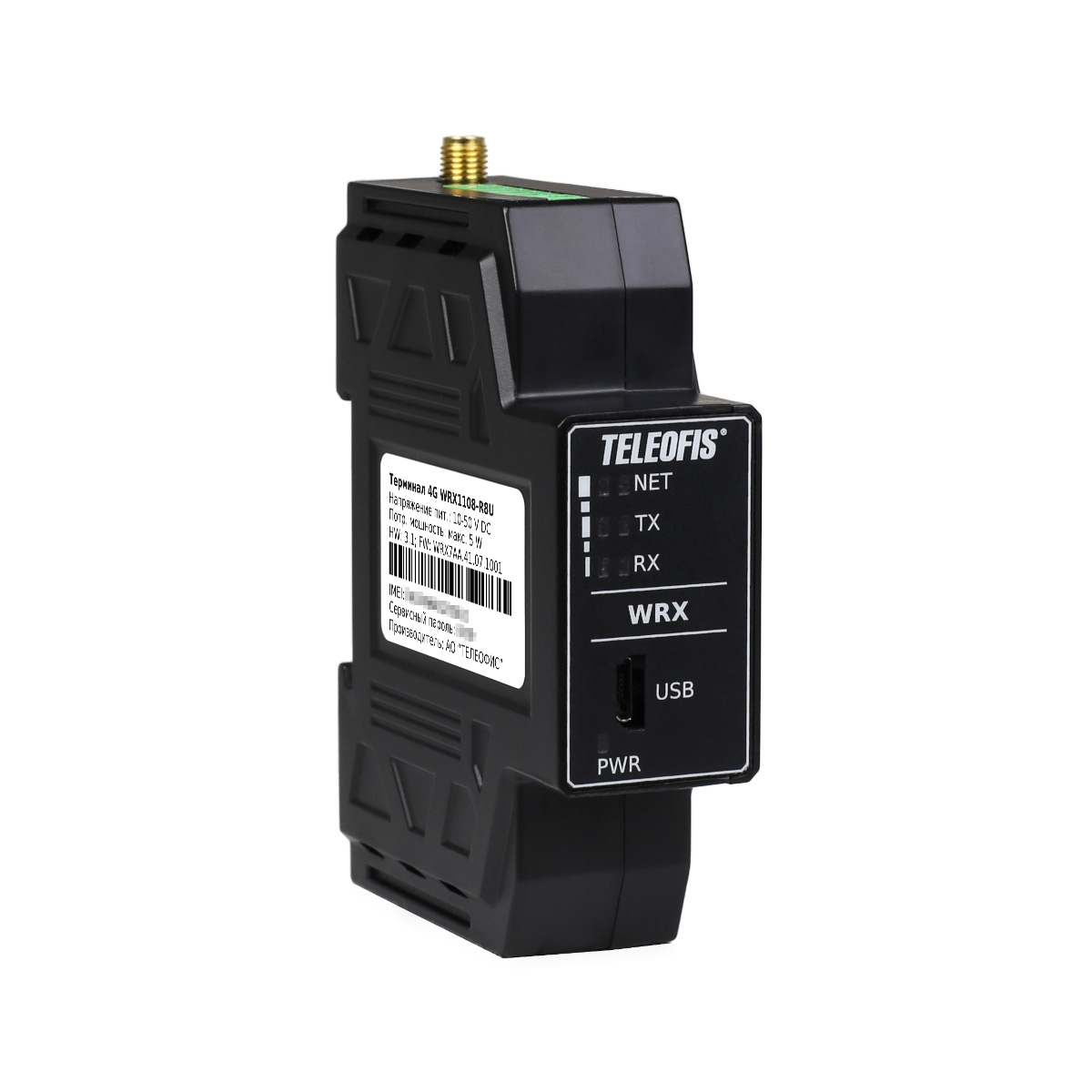

4G Терминал TELEOFIS WRX1108-L8U
Российский промышленный 4G/GPRS/CSD модем для беспроводной передачи данных в системах учёта энергоресурсов и промышленной диспетчеризации.
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Технические характеристики:

    Проводные интерфейсы

    GPIO

    4 x GPIO, режимы: измерение напряжения в диапазоне 0-40 В; управление нагрузкой (выход «открытый коллектор»), макс. ток на один канал – 60 мА; вход «сухой контакт»

    RS-232

    1 x RS-232 неизол., 1200-115200 бит/сек, разъём – клеммник 5-pin

    RS-485

    1 x RS-485 изол., 1200-115200 бит/сек, разъём – клеммник 3-pin

    USB

    1 x USB, разъём – Micro-USB, тип B

    Параметры связи

    Протокол передачи данных

    TCP/IP

    Стандарты связи

    4G, GPRS, CSD

    Диапазоны частот

    FDD-LTE: B1/B3/B7/B8/B20/B28, GSM/GPRS/EDGE: B3/B8

    Технология передачи данных

    LTE Cat 1; GPRS class 12; CSD; SMS (только для настройки)

    Скорость передачи

    Cat1 LTE-FDD: 10 Мбит/сек / 5 Мбит/сек; EDGE: 236,8 Кбит/сек / 236,8 Кбит/сек; GPRS: 85,6 Кбит/сек / 85.6 Кбит/сек; CSD: 9,6 Кбит/сек

    Преобразование протоколов

    Modbus RTU ↔ Modbus TCP

    Функциональные характеристики

    SIM-слоты

    2 x nano-SIM (4FF)

    Сторожевой таймер WatchDog

    Есть

    Режимы работы

    TCP-клиент, TCP-сервер

    Выход на связь

    по расписанию, по SMS, по звонку с номера администратора

    Независимый параллельный опрос

    При опросе по двум разным интерфейсам (RS-232 и RS-485)

    Выходы питания

    1 x выход 7,5 В/50 мА для питания внешних устройств, клеммник 2-pin, шаг – 3,81 мм

    Конструктивные особенности

    Материал корпуса

    Пластик

    Антенна Bluetooth

    встроенная, 2,5 dBm (для версии с Bluetooth)

    Габаритные размеры

    97 x 63 x 26 мм (с учетом разъемов)

    Класс защиты корпуса

    IP30

    Разъём для антенны GNSS

    1 х SMA-f

    Вес

    не более 70 гр

    Электрические параметры

    Напряжение питания постоянное

    10-50 В

    Максимальная потребляемая мощность

    5 Вт

    Разъёмы питания

    1 х клеммник 2-pin, шаг – 3,81 мм

    Комплектация

    4G терминал TELEOFIS WRX1108-R8U

    1 шт.

    Паспорт устройства с гарантийным талоном

    1 шт.

    Упаковка

    1 шт.

    Ответные части разъёмов

    1 шт.

    Параметры эксплуатации

    Диапазон рабочих температур

    -40...+70°C

    Диапазон температур хранения

    -45…+85°C

    Гарантия

    4 года

    Доступные варианты монтажных креплений

    Монтажное крепление

    на DIN-рейку

    Параметры надёжности

    Наработка на отказ

    100 000 часов

    Средний срок службы

    10 лет

  • Российский промышленный 4G/GPRS/CSD модем для беспроводной передачи данных в системах учёта энергоресурсов и промышленной диспетчеризации.

    Корпус из огнестойкого пластика с креплением на DIN-рейку шириной 1,5 модуля подходит для компактных шкафов учета и управления.

    Включён в реестр телекоммуникационного оборудования российского происхождения (ТОРП).



    Ключевые возможности:

    • Прозрачная передача данных с портов RS-232 и RS-485 через интернет 4G/GPRS; по резервному каналу CSD.
    • Поддержка независимого параллельного опроса приборов учета по RS-232 и RS-485.
    • 4 x цифровых порта I/O для фиксации срабатывания внешних датчиков или управления исполнительными механизмами с помощью реле. Режимы работы: измерение напряжения (до 40В), "открытый коллектор", "сухой контакт"
    • Режимы работы "TCP-клиент" и "TCP-сервер" с поддержкой одновременной работы в обоих режимах.
    • Может работать как конвертер протоколов Modbus RTU ↔ Modbus TCP для интеграции приборов учёта (датчики, измерители, ПЛК), в SCADA-системы верхнего уровня.
    • 2 x SIM слота для резервирования канала сотовой связи спрятаны со стороны DIN-рейки для защиты от постороннего доступа.
    • Выход 7,5 В для питания интерфейса RS-485 подключаемых счетчиков.
    • Компактный корпус из огнестойкого пластика с рабочей температурой -40...+70°С.
    • Дистанционный мониторинг состояния устройства, обновление ПО и настройка по сети через служебный канал.
    • Сервер TCP-соединений M2M24.ru для подключения узлов учёта, которые могут работать только в режиме "Клиент".
    • Аппаратный сторожевой таймер WatchDog перезагружает терминал в случае системных сбоев.
    • Все индикаторы модема выведены на лицевую панель:
      • трехуровневая индикация уровня сигнала сотовой связи (позволяет устанавливать прибор в точке наилучшего приёма сигнала без помощи вспомогательного ПО);
      • индикация наличия входного питания терминала;
      • индикация сетевого соединения и приёма/передачи данных.
    • Широкие возможности настройки: локально (USB); дистанционно (TCP, CSD, SMS).
