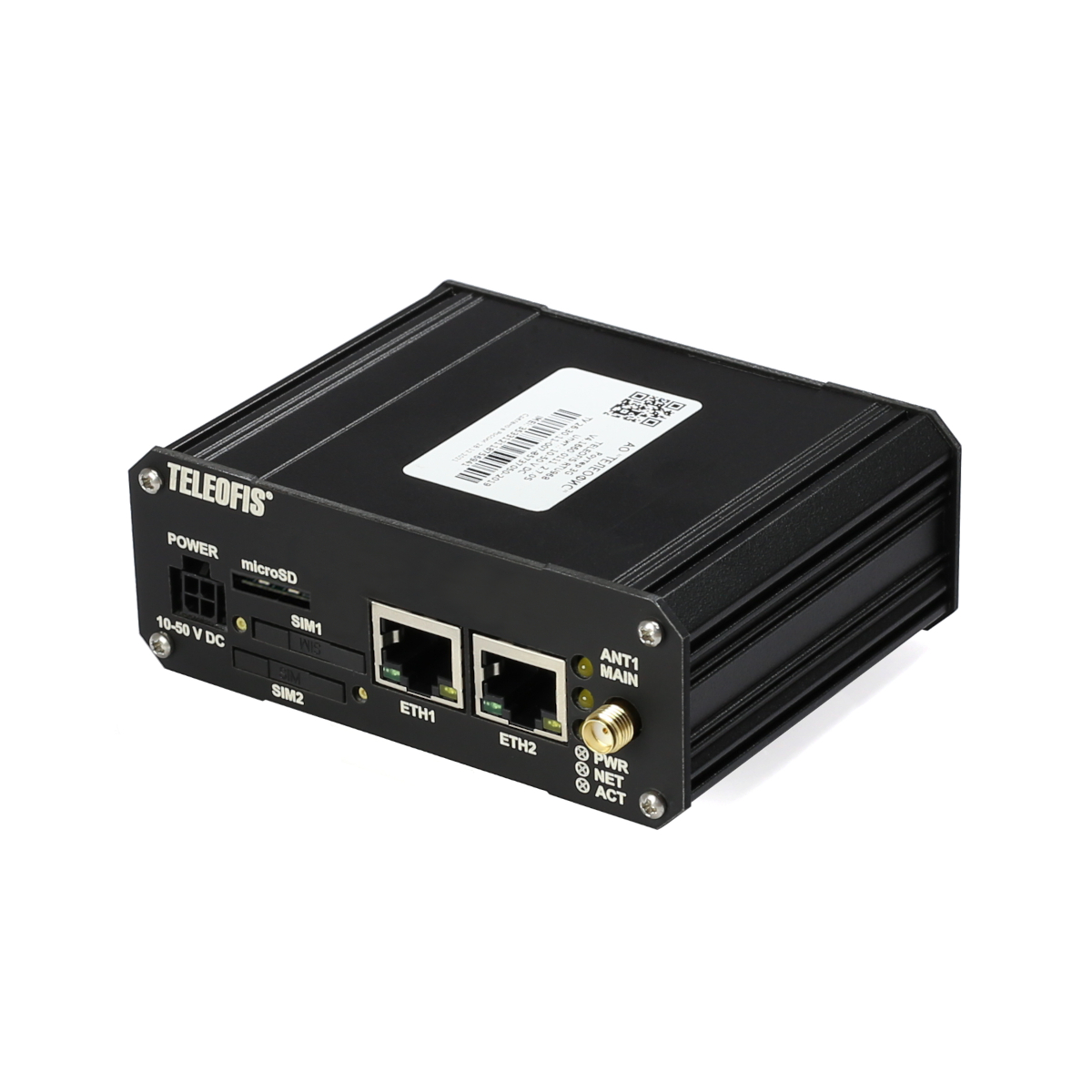

4G роутер TELEOFIS RTU1068 V4

Серия роутеров 4G для высокоскоростного проводного и беспроводного подключения коммерческих и промышленных объектов к сети Интернет. Подходят для решения широкого спектра задач промышленной автоматизации и телеметрии.

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Параметры GSM модуля
Тип модуля 4G	SIMCom SIM7600E-H
Поддерживаемые стандарты связи	LTE, HSPA+, UMTS, EDGE, GPRS
Скорость передачи данных по 4G (DL/UL)	150Мбит/с / 50Мбит/с (в реальных условиях скорость составит не более 30Мбит/c)
Диапазоны частот	LTE-FDD B1/B3/B5/B7/B8/B20, LTE-TDD B38/B40/B41, UMTS/HSPA+ B1/B5/B8, GSM/GPRS/EDGE B3/B8
Функциональные характеристики
Поддерживаемые протоколы	SSL/TLS, HTTPS, IPv4/IPv6, PPTP, L2TP, IPSec, PPPoE, DHCP, GRE
VPN туннели	L2TPv2, v3, IPsec, OpenVPN, GRE, PPTP
Операционная система	OpenWrt® Chaos Calmer 15.05, ядро Linux 3.18.23
Сетевые службы	NAT, Firewall, OpenVPN, VLAN, TinyProxy, NAPT
Сторожевой таймер WatchDog	Есть
Количество SIM-карт	х2
Проводные интерфейсы
RS-232	x1, разъём – разрывной клеммник
RS-485/RS-485 (изол.)	x2 неизол. (изол. — опция), разъём — разрывной клеммник
Ethernet	x2, 10/100 Мбит, RJ-45
Линии ввода-вывода I/O	x4. Режимы: 1. Измерение напряжения: макс. подаваемое напряжение на вход - 50В; макс. измеряемое - 24В. 2. Управление нагрузкой: макс. ток (на один канал) - 60 мА
USB	USB Host, type A
Аппаратная платформа
Процессор	i.MX287 454МГц
Оперативная память	128 Мб DDR2
Flash-память	256 Мб
Электрические параметры
Напряжение питания постоянное	10.. 50В
Максимальная потребляемая мощность	8Вт
Конструктивные особенности
Тип разъёма питания	MicroFit 4Pin
Слот для карты памяти	microSD
Разъём для антенны 4G	SMA-f
Материал корпуса	Сплав алюминия
Габариты корпуса	97 х 78 х 36 мм
Вес	230 г
Параметры эксплуатации
Диапазон рабочих температур	-40...+70°C (-20...+55°C - для роутеров с модулем резервного питания на ионисторе)
Гарантия	4 года
Параметры надёжности
Наработка на отказ	110 000 часов
Средний срок службы	10 лет
Комплектация
Роутер TELEOFIS
Паспорт устройства с гарантийным талоном	1 шт.
Упаковка	1 шт.
Ответные части разъёмов	1 шт.
Опционально
GNSS-приёмник	для определения координат и сверхточной синхронизации времени со спутниковых систем GPS/ГЛОНАСС.
Сверхточные часы реального времени	со встроенным термокомпенсированным генератором для максимально точного хронометража (точность ±1сек/сут)
Модуль резервного питания на ионисторе	при отсутствии внешнего питания обеспечит автономную работу роутера в течение 2 минут

Главные отличия роутеров серии RTU1068 V4 от серии RTU1068 V2:
- Два промышленных интерфейса RS-485
- Разъем RS-232 изменен с DB-9М (COM-порт) на тип "разрывной клеммник"
- Диапазон измеряемых напряжений линий GPIO увеличен до 24 В
Возможности RTU968 V4:
- Четыре универсальных порта GPIO. Режимы работы: измерение напряжения; управление нагрузкой
- Последовательные интерфейсы RS-485 и RS-232 для подключения к ПЛК, счетчикам электроэнергии/газа/тепла, контроллерам СКУД
- Преобразование промышленных протоколов Modbus RTU/ASCII ↔ Modbus TCP
- Два порта Ethernet 10/100Base-TX (LAN/WAN) для подключения нескольких устройств к роутеру и для резервирования Интернет-соединения по проводному каналу
- Сетевые функции: NAT, Firewall, VLAN, TinyProxy, NAPT
- Сетевые протоколы: TCP, UDP, SSL/TLS, HTTP/HTTPS, IPv4/IPv6, IPSec, PPPoE, PPP, ICMP, SSH, DHCP, Telnet, NTP, DNS
- VPN туннели: L2TPv2, v3, IPsec, OpenVPN, GRE, PPTP
- Вход для подключения низковольтного питания через разъемный клеммник. При питании устройства через разъём MicroFit является выходом для питания внешних устройств
- USB Host (тип A) для подключения внешних устройств
- Слот для карты памяти microSD для хранения большого объема данных, например, архива показаний счетчика
- Аппаратный сторожевой таймер WatchDog для перезагрузки роутера в случае системных сбоев
- Встроенный блок часов реального времени (RTC) для сохранения даты/времени при отключении внешнего питания роутера
- Два разъёма SMA(f) для подключения внешних усиливающих 4G антенн
Дополнительные опции (за отдельную стоимость):
- Сверхточные часы реального времени со встроенным термокомпенсированным генератором для максимально точного хронометража (точность ±1сек/сут)
- GNSS-приёмник для определения координат и сверхточной синхронизации времени со спутниковых систем GPS/ГЛОНАСС. При подключении GNSS-антенны часы будут дополнительно синхронизироваться со спутниками и корректировать значения времени с точностью до миллисекунды
- Модуль резервного питания на ионисторе, который при отсутствии внешнего питания обеспечит автономную работу роутера в течение 2 минут
Доступна модель с поддержкой резервного канала связи NB-IoT.
