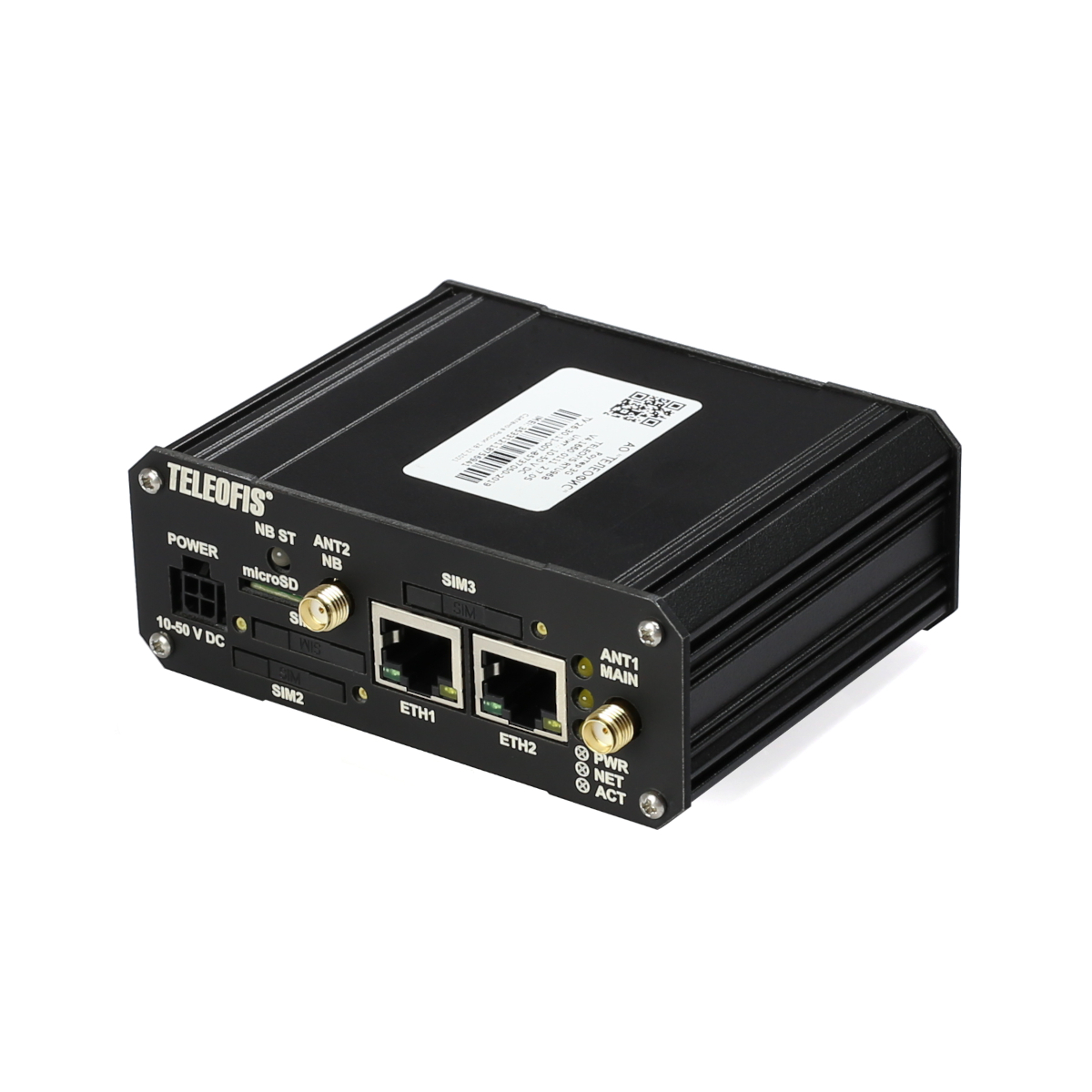

3G/NB-IoT роутер TELEOFIS RTU968 V4

Серия роутеров 3G/NB-IoT для высокоскоростного проводного и беспроводного подключения коммерческих и промышленных объектов к сети Интернет. Подходят для решения широкого спектра задач промышленной автоматизации и телеметрии.

Характеристики
Особенности
Модификации
Документация

Параметры GSM модуля
Тип модуля 3G	Cinterion EHS5
Поддерживаемые стандарты связи	HSPA, EDGE, GPRS
Диапазоны частот 3G	HSPA: 900/2100Мгц, GSM: 900/1800 МГц
Скорость передачи данных по 3G (DL/UL)	7,2Мбит/с / 5,76Мбит/с
Параметры NB-IoT модуля
Модуль NB-IoT	SIMCom SIM7020E
Скорость передачи данных по NB-IoT	26.15Кбит/с (DL) / 62.5Кбит/с (UL)
Диапазоны частот	LTE B1/B3/B5/B8/B20/B28
Функциональные характеристики
Сетевые службы	NAT, Firewall, OpenVPN, VLAN, TinyProxy, NAPT
Поддерживаемые протоколы	TCP, UDP, SSL/TLS, HTTP/HTTPS, IPv4/IPv6, IPSec, PPPoE, PPP, ICMP, SSH, DHCP, Telnet, NTP, DNS
VPN туннели	L2TPv2, v3, IPsec, OpenVPN, GRE, PPTP
Количество SIM-карт	х3
Операционная система	OpenWrt® Chaos Calmer 15.05.1, ядро Linux 3.18.29
Сторожевой таймер WatchDog	Есть
Проводные интерфейсы
RS-232	x1, разъём – разрывной клеммник
RS-485	x2 неизол. (изол. — опция), разъём — разрывной клеммник
Ethernet	x2, 10/100 Мбит, RJ-45
Линии ввода-вывода I/O	x4. Режимы: 1. Измерение напряжения: макс. подаваемое напряжение на вход - 50В; макс. измеряемое - 24В. 2. Управление нагрузкой: макс. ток (на один канал) - 60 мА
USB	USB Host, type A
Аппаратная платформа
Процессор	i.MX287 454МГц
Оперативная память	128 Мб DDR2
Flash-память	256 Мб
Электрические параметры
Напряжение питания постоянное	10.. 50В
Максимальная потребляемая мощность	9,6Вт
Конструктивные особенности
Тип разъёма питания	MicroFit 4Pin
Слот для карты памяти	microSD
Тип разъёма для антенны NB-IoT	SMA-f
Тип разъёма для антенны 3G	SMA-f
Вес	230 гр
Материал корпуса	Сплав алюминия
Габариты корпуса	97 х 78 х 36 мм
Параметры эксплуатации
Диапазон рабочих температур	-40...+70°C (-20...+55°C - для роутеров с модулем резервного питания на ионисторе)
Гарантия	4 года
Параметры надёжности
Наработка на отказ	110 000 часов
Средний срок службы	10 лет
Комплектация
Роутер TELEOFIS
Паспорт устройства с гарантийным талоном	1 шт.
Упаковка	1 шт.
Ответные части разъёмов	1 шт.
Опционально
GNSS-приёмник	для определения координат и сверхточной синхронизации времени со спутниковых систем GPS/ГЛОНАСС.
Сверхточные часы реального времени	со встроенным термокомпенсированным генератором для максимально точного хронометража (точность ±1сек/сут)
Модуль резервного питания на ионисторе	при отсутствии внешнего питания обеспечит автономную работу роутера в течение 2 минут

Главные отличия роутеров серии RTU968 V4 от серии RTU968 V2:
- Наличие модели с поддержкой горячего резервирования канала связи по сети NB-IoT Идеально подойдет для мест с нестабильной 3G/LTE связью и для передачи небольших массивов данных (пакеты телеметрии)
- Два промышленных интерфейса RS-485
- Разъем RS-232 изменен с DB-9М (COM-порт) на тип "разрывной клеммник"
- Диапазон измеряемых напряжений линий GPIO увеличен до 24 В
Возможности RTU968 V4:
- Четыре универсальных порта GPIO. Режимы работы: измерение напряжения; управление нагрузкой
- Последовательные интерфейсы RS-485 и RS-232 для подключения к ПЛК, счетчикам электроэнергии/газа/тепла, контроллерам СКУД
- Преобразование промышленных протоколов Modbus RTU/ASCII ↔ Modbus TCP
- Два порта Ethernet 10/100Base-TX (LAN/WAN) для подключения нескольких устройств к роутеру и для резервирования Интернет-соединения по проводному каналу
- Сетевые функции: NAT, Firewall, VLAN, TinyProxy, NAPT
- Сетевые протоколы: TCP, UDP, SSL/TLS, HTTP/HTTPS, IPv4/IPv6, IPSec, PPPoE, PPP, ICMP, SSH, DHCP, Telnet, NTP, DNS
- VPN туннели: L2TPv2, v3, IPsec, OpenVPN, GRE, PPTP
- Вход для подключения низковольтного питания через разъемный клеммник. При питании устройства через разъём MicroFit является выходом для питания внешних устройств
- USB Host (тип A) для подключения внешних устройств
- Слот для карты памяти microSD для хранения большого объема данных, например, архива показаний счетчика
- Аппаратный сторожевой таймер WatchDog для перезагрузки роутера в случае системных сбоев
- Встроенный блок часов реального времени (RTC) для сохранения даты/времени при отключении внешнего питания роутера
- Разъём SMA(f) для подключения внешней усиливающей 3G антенны
Дополнительные опции (за отдельную стоимость):
- Сверхточные часы реального времени со встроенным термокомпенсированным генератором для максимально точного хронометража (точность ±1сек/сут)
- GNSS-приёмник для определения координат и сверхточной синхронизации времени со спутниковых систем GPS/ГЛОНАСС. При подключении GNSS-антенны часы будут дополнительно синхронизироваться со спутниками и корректировать значения времени с точностью до миллисекунды
- Модуль резервного питания на ионисторе, который при отсутствии внешнего питания обеспечит автономную работу роутера в течение 2 минут

Модель	GNSS	2 x RS-485 изол.	Ионистор
RTU968 V4.1640.0111	-	-	-
RTU968 V4.1740.0111	+	-	-
RTU968 V4.1660.0111	-	+	-
RTU968 V4.1641.0111	-	-	+
Возможны комбинации указанных опций. Обращайтесь к менеджеру.
