Функциональные характеристики |
||
|
Тип модуля 3G |
Telit UL865 |
|
|
Функция безусловной перезагрузки |
Есть |
|
|
Встроенный TCP/IP стек |
Есть |
|
|
Объём входного буфера данных |
1024 байт |
|
|
Вход типа «АЦП» (настраиваемый как «сухой контакт») |
х1 |
|
|
Выход типа «открытый коллектор» |
х1 |
|
|
Сторожевой таймер WatchDog |
Есть |
|
|
Выход 12 В для питания внешних устройств |
x1 |
|
|
Количество SIM-карт |
х2 |
|
|
Передача данных |
GPRS, EDGE, HSPA (HSDPA, HSUPA), CSD |
|
|
Выход 7,5 В для питания внешних устройств |
х1 |
|
|
Передача данных |
||
|
Скорость приема данных по 3G (Download) |
7,2 Мбит/с |
|
|
GPRS Multi-slot class |
class 10 |
|
|
GPRS Mobile station class |
Class B |
|
|
Одновременных TCP соединений |
5 (+1 служебный) |
|
|
Скорость передачи данных по CSD |
9600 бит/сек |
|
|
Сервисы SMS |
MT, MO, CB |
|
|
Формат SMS |
PDU, TEXT |
|
|
Параметры GSM модуля |
||
|
Скорость приема данных по GSM интерфейсу (Download) |
85.6 кбит/с |
|
|
Скорость передачи данных по GSM интерфейсу (Upload) |
42.8 кбит/с |
|
|
Скорость передачи данных по 3G (Upload) |
5,76 Мбит/с |
|
|
Диапазоны частот |
UMTS 900/2100 Мгц, GSM 900/1800 Мгц |
|
|
Мощность передатчика (EGSM 900) |
2Вт |
|
|
Мощность передатчика (DCS 1800) |
1Вт |
|
|
Чувствительность приёмника (на частоте 900МГц) |
-108дБ |
|
|
Чувствительность приёмника (на частоте 1800МГц) |
-107дБ |
|
|
Проводные интерфейсы |
||
|
Тип основного интерфейса |
RS-485 |
|
|
Скорость передачи данных по RS-485 |
1200-115200 бит/сек |
|
|
Дальность связи по сети RS-485 |
до 1000м (при скорости 9600бит/сек.) |
|
|
Наличие встроенного терминатора сети RS-485 |
да (подключаемый, 120 Ом) |
|
|
Тип дополнительного интерфейса |
USB 2.0, разъём mini-USB тип B (х1) |
|
|
Гальваническая развязка RS-485 |
Нет |
|
|
Параметры эксплуатации |
||
|
Диапазон температур хранения |
-45…+80°C |
|
|
Диапазон рабочих температур |
-40...+70°C |
|
|
Относительная влажность |
90% (при 20°C) |
|
|
Атмосферное давление |
84...106,7 кПа |
|
|
Вибрация |
55 Гц (Амплитуда 0.35мм) |
|
|
Гарантия |
4 года |
|
|
Электрические параметры |
||
|
Напряжение питания постоянное |
7..30В DC |
|
|
Напряжение питания переменное |
85..265В AC |
|
|
Максимальный потребляемый ток |
100мА (при напряжении питания 12В) |
|
|
Максимальный потребляемый ток |
15мА (при напряжении питания 220В) |
|
|
Конструктивные особенности |
||
|
Тип разъёма интерфейса RS-485 |
Разрывной клеммник |
|
|
Тип антенного разъёма |
SMA |
|
|
Тип разъёма I/O |
Разрывной клеммник |
|
|
Тип разъёма USB |
USB mini B |
|
|
Тип разъёма низковольтного питания |
RJ12 (6P6C) |
|
|
Класс защиты корпуса |
IP30 |
|
|
Габаритные размеры |
97 х 82 х 36 мм |
|
|
Вес |
192 г |
|
|
Материал корпуса |
Сплав алюминия |
|
|
Доступные варианты монтажных креплений |
||
|
Двойное пластиковое крепление на DIN-рейку (H) |
||
|
Металлическое крепление на DIN-рейку (R) |
||
|
Крепление на стену (T) |
||
|
Резиновые приборные ножки (S) |
||
|
Двойное пластиковое крепление на DIN-рейку, спец. корпус (V) |
||
|
Параметры надёжности |
||
|
Наработка на отказ |
100 000 часов |
|
|
Средний срок службы |
10 лет |
|
|
Комплектация |
||
|
Терминал TELEOFIS |
||
|
Комплект креплений на DIN-рейку |
Опционально |
|
|
Паспорт устройства с гарантийным талоном |
1 шт. |
|
|
Упаковка |
1 шт. |
|
|
Ответные части разъёмов |
1 шт. |
|
Терминал предназначен для диспетчеризации приборов учёта и промышленных объектов: аварийных и охранных систем, котельного оборудования, вентиляционных и осветительных установок.
Основные функции и возможности:

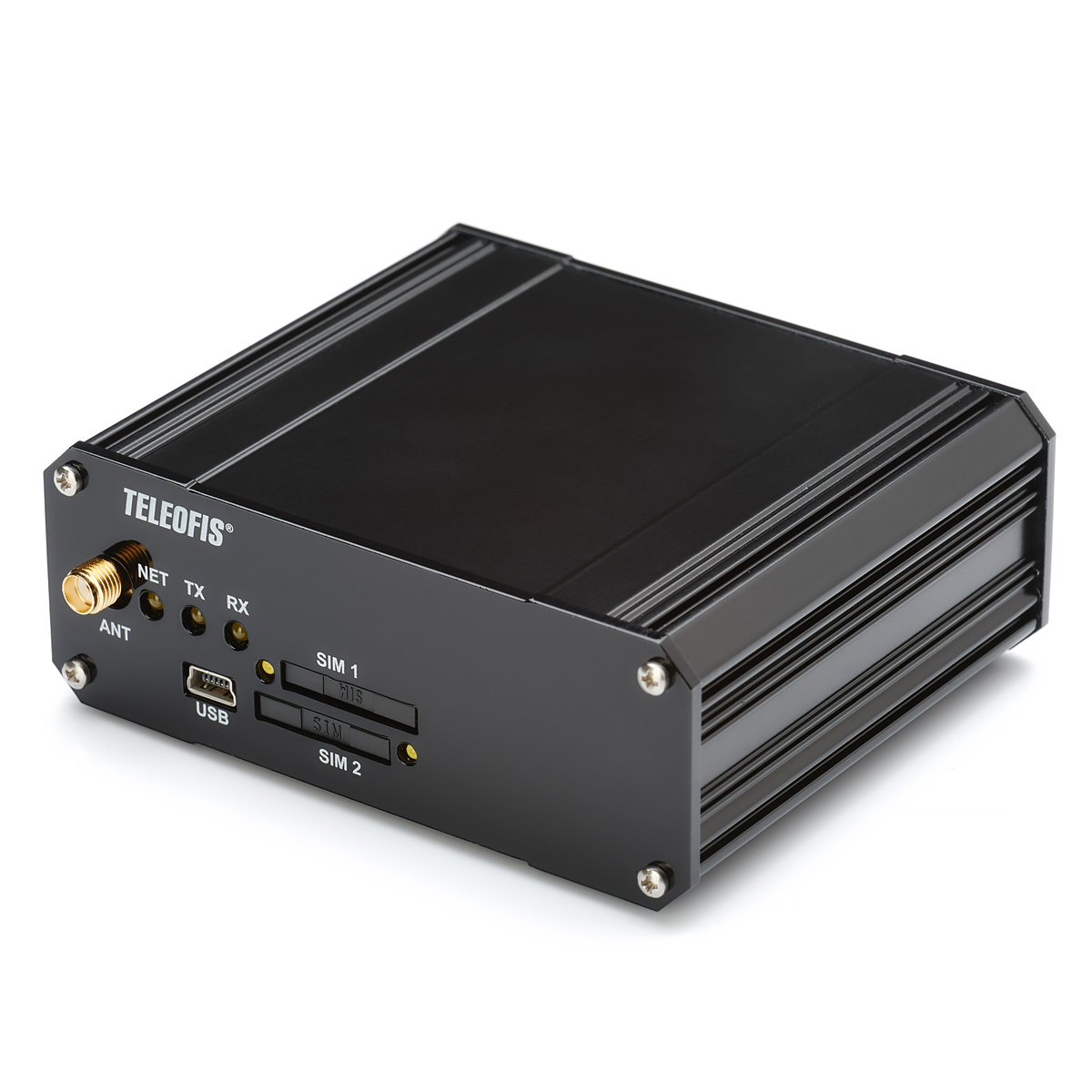

Питание WRX968-L4 может осуществляться как от источника постоянного тока, так и напрямую от сети 220В благодаря встроенному блоку питания. При питании от 220В прибор может подавать напряжение 12 В и 7,5 В на внешние устройства через дополнительные разъёмы на корпусе.
2 слота для SIM карт
Благодаря двум установленным SIM картам модем может переключаться между операторами в зависимости от условий приема сигнала, что позволяет успешно применять его в проектах, где необходимо резервирование канала связи.
Служебный канал
Кроме основного TCP соединения, в котором реализуется прозрачный канал передачи данных, терминал способен устанавливать и поддерживать активным дополнительное служебное соединение. Служебный канал позволяет производить конфигурацию параметров терминала, обновление программного обеспечения, получение данных о текущем состоянии и событиях. Кроме того, по служебному каналу может передаваться лог работы терминала с различным уровнем детализации.
Соединение с терминалом по CSD в качестве резервного канала связи
В качестве резервного канала связи терминал поддерживают режим CSD. По звонку открывается прозрачный канал для передачи данных, если номер телефона звонящего задан в списке разрешённых номеров для CSD. Текущие GPRS соединения при активации CSD обрываются.
Просмотр отладочной информации в консольном окне
Программное обеспечение терминалов WRX позволяют просматривать детальную диагностическую информацию о работе прибора в виде специальных «лог-сообщений». Данные могут быть получены через интерфейс USB терминала или удалённо по служебному TCP каналу передачи данных.
Работа по расписанию
Интуитивно понятный интерфейс со встроенной функцией расписания программы-конфигуратора позволяет задать любую периодичность работы терминала.
Управление по SMS
Широкий спектр предустановленных команд позволяет произвести практически любую настройку терминала с помощью SMS. Кроме того, если по какой-либо причине предустановленных команд недостаточно, существует возможность добавить собственные SMS команды.
Интерфейс RS-485
Благодаря наличию интерфейса подключения RS-485 к модем можно подключить несколько приборов учета посредством кабеля с длинной до 1000 м. Использование данной модели позволяет оптимизировать затраты на автоматизацию сбора данных.
