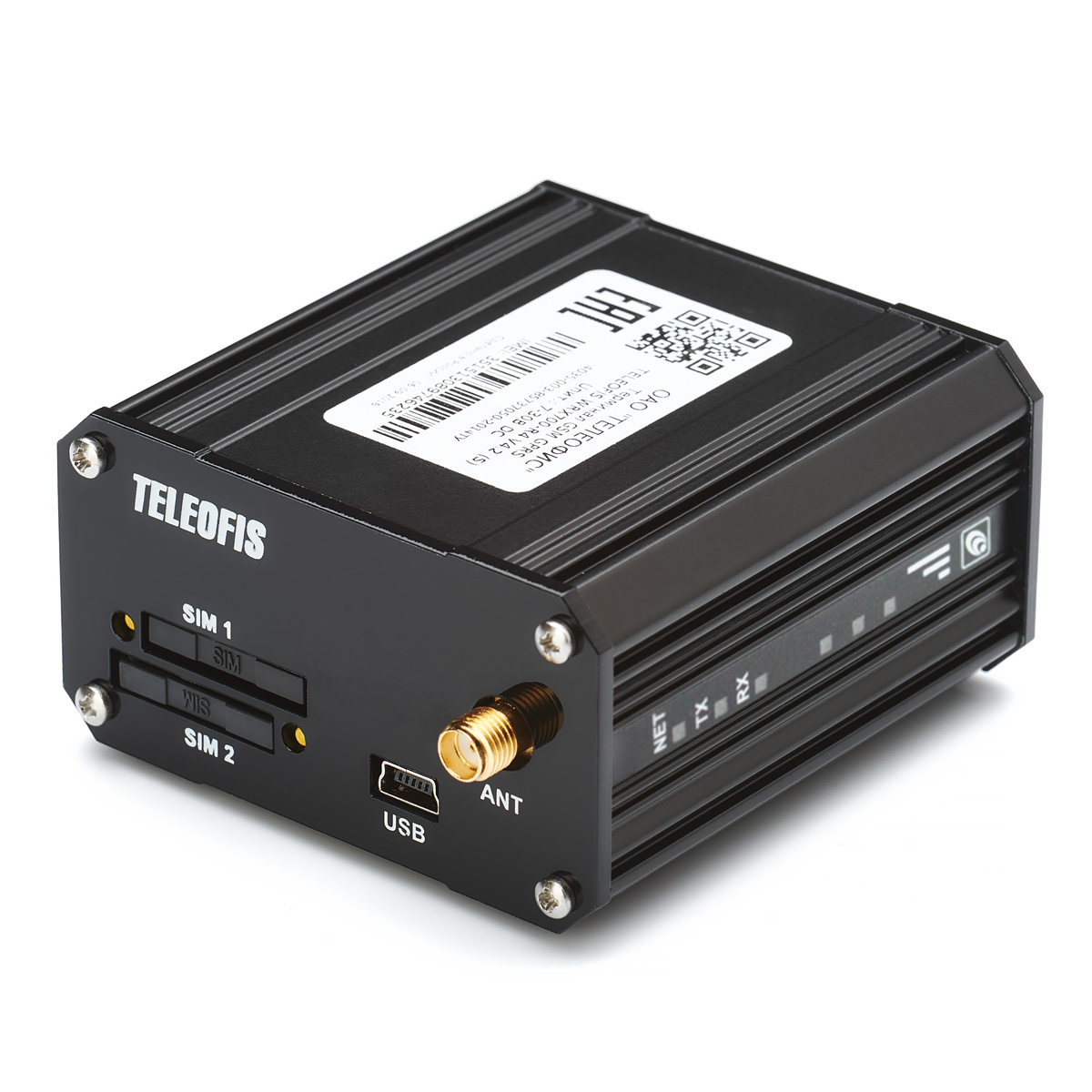

3G/GPRS терминал TELEOFIS WRX908-L4
TELEOFIS WRX908-L4 — промышленный 3G-терминал с интерфейсом RS-485 для дистанционной высокоскоростной передачи данных по технологиям 3G/GPRS и CSD.
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  •  Технические характеристики:

    Функциональные характеристики

    Тип модуля 3G

    Telit UL865

    Функция безусловной перезагрузки

    Есть

    Встроенный TCP/IP стек

    Есть

    Объём входного буфера данных

    1024 байт

    Вход типа «АЦП» (настраиваемый как «сухой контакт»)

    х1

    Выход 7-30 В для питания внешних устройств

    1

    Сторожевой таймер WatchDog

    Есть

    Количество SIM-карт

    х2

    Передача данных

    GPRS, EDGE, HSPA (HSDPA, HSUPA), CSD

    Тип модуля 3G

    Telit UL865

    Функция безусловной перезагрузки

    Есть

    Передача данных

    Скорость приема данных по 3G (Download)

    7,2 Мбит/с

    GPRS Multi-slot class

    class 10

    GPRS Mobile station class

    Class B

    Параметры GSM модуля

    Скорость приема данных по GSM интерфейсу (Download)

    85.6 кбит/с

    Скорость передачи данных по GSM интерфейсу (Upload)

    42.8 кбит/с

    Скорость передачи данных по 3G (Upload)

    5,76 Мбит/с

    Диапазоны частот

    UMTS 900/2100 Мгц, GSM 900/1800 Мгц

    Проводные интерфейсы

    Тип основного интерфейса

    RS-485

    Скорость передачи данных по RS-485

    1200-115200 бит/сек

    Тип дополнительного интерфейса

    USB 2.0, разъём mini-USB тип B (х1)

    Гальваническая развязка RS-485

    Нет

    Параметры эксплуатации

    Диапазон температур хранения

    -45…+80°C

    Диапазон рабочих температур

    -40...+70°C

    Относительная влажность

    90% (при 20°C)

    Атмосферное давление

    84...106,7 кПа

    Вибрация

    55 Гц (Амплитуда 0.35мм)

    Гарантия

    4 года

    Электрические параметры

    Напряжение питания постоянное

    7..30В DC

    Максимальный потребляемый ток

    100мА (при напряжении питания 12В)

    Конструктивные особенности

    Тип антенного разъёма

    SMA

    Тип разъёма I/O

    Разрывной клеммник

    Класс защиты корпуса

    IP30

    Габаритные размеры

    76 x 65 x 35 мм

    Вес

    135 г

    Материал корпуса

    Сплав алюминия

    Доступные варианты монтажных креплений

    Двойное пластиковое крепление на DIN-рейку (H)

    Металлическое крепление на DIN-рейку (R)

    Крепление на стену (T)

    Резиновые приборные ножки (S)

    Двойное пластиковое крепление на DIN-рейку, спец. корпус (V)

    Параметры надёжности

    Наработка на отказ

    100 000 часов

    Средний срок службы

    10 лет

    Комплектация

    Терминал TELEOFIS

    Комплект креплений на DIN-рейку

    Опционально

    Паспорт устройства с гарантийным талоном

    1 шт.

    Упаковка

    1 шт.

    Ответные части разъёмов

    1 шт.

  • Сбор данных через мобильный интернет имеет ряд преимуществ по сравнению с режимом CSD: высокую скорость передачи, возможность одновременного опроса большого количества приборов, и самое главное — снижение затрат на услуги связи, так как оплата производится не за время соединения, а только за трафик.

    WRX908-L4 выполнен в малогабаритном металлическом корпусе и имеет индикатор уровня сигнала сотовой связи, что позволяет в процессе монтажа устанавливать прибор в точке максимально сильного и устойчивого приёма сигнала.

    Основные функции терминала:

    • Передача данных в "прозрачном" режиме по каналам 3G/GPRS и CSD. Выход на связь по расписанию.
    • Режимы работы: TCP-клиент и TCP-сервер. Поддержка одновременной работы в режимах "Клиент" и "Сервер".
    • Резервирование канала связи с помощью второй SIM-карты.
    • Локальная и дистанционная настройка терминалов с помощью программы конфигурации WRX Configuration Tool. Для локальной настройки WRX908-L4 подключается к ПК через порт mini-USB. Удаленная настройка может осуществляться по трём каналам: 3G/GPRS (служебный), CSD и по SMS.
    • Основной и служебный каналы 3G/GPRS могут быть настроены на работу с сервером TCP-соединений M2M24.ru. Сервер обеспечивает соединение между узлами учёта, не имеющими возможности получить внешний IP-адрес и работающими в режиме TCP-клиент.
    • Контроль удалённых объектов (например, датчиков) с помощью входа "АЦП"/"сухой контакт".
    • Дополнительный вход для подключения низковольтного питания через разъёмный клеммник. При необходимости вход может работать как выход для питания внешних устройств напряжением 7–30В.

    Подключение по интерфейсу RS-485 происходит через разрывной клеммный коннектор. Питание осуществляется от внешнего источника постоянного тока 7–30В.

    Терминал предназначен для диспетчеризации приборов учёта и промышленных объектов: аварийных и охранных систем, котельного оборудования, вентиляционных и осветительных установок.
